RS485設備采用總線制通訊方式，主要有2種接線方式，如圖所示：

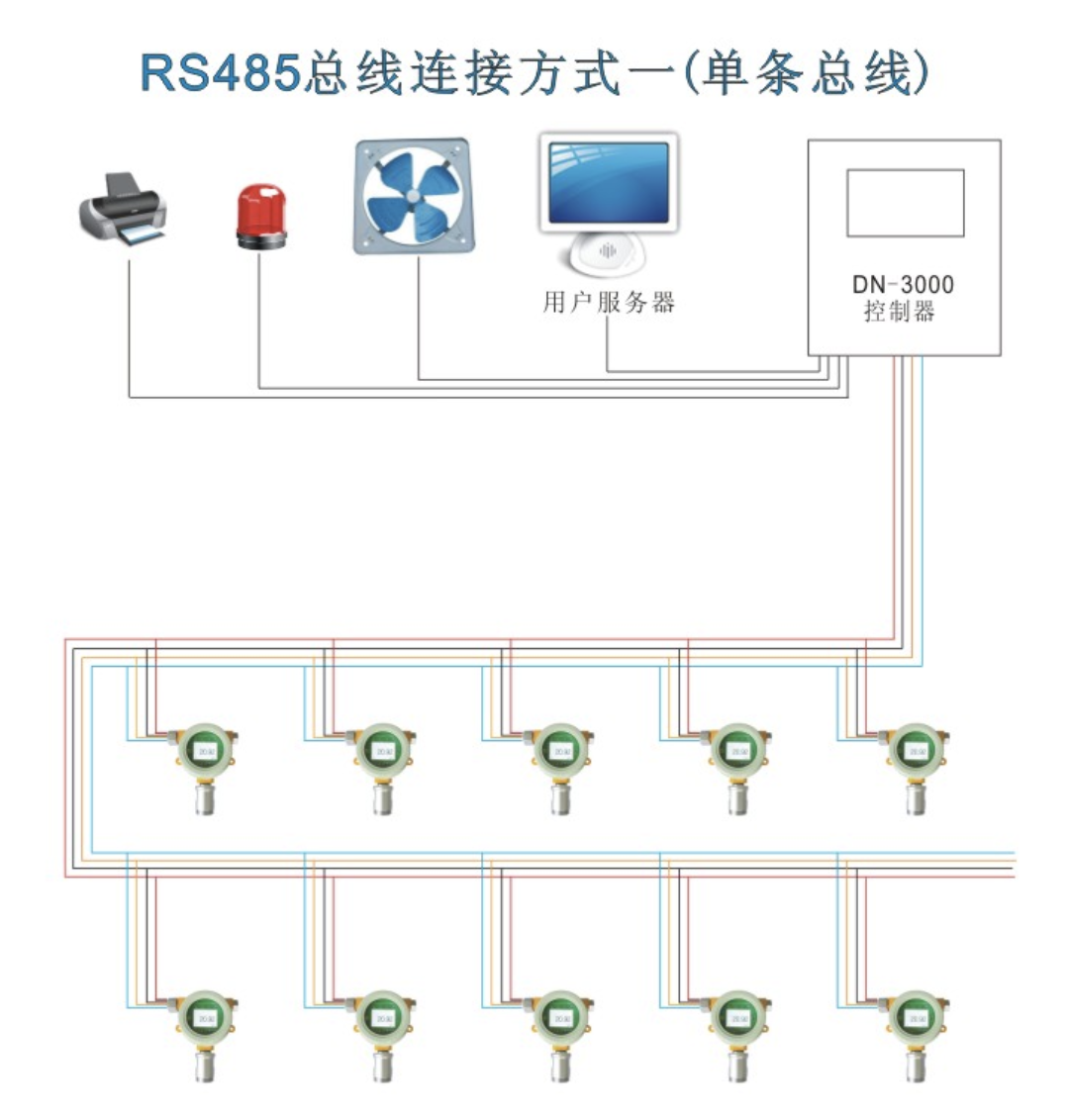

① 單條總線：只用一條總線，把所有RS485設備并聯起來，介入DN-3000控制報警器，如（圖一）
當RS485通訊設備的數量達到100個以上時，或者布線距離超過1000米時，才需要增加一個RS485中繼器

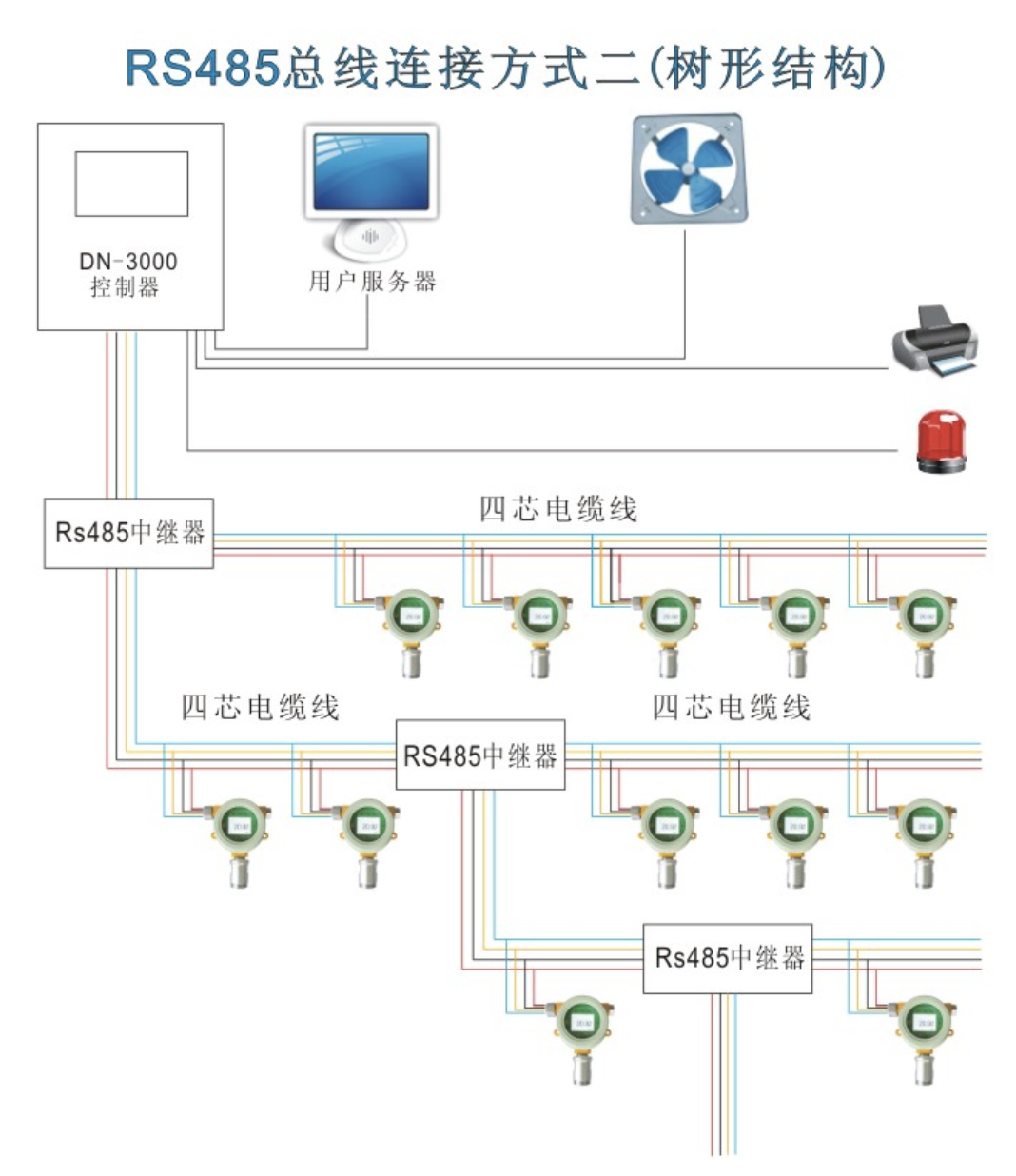

② 樹形結構：需要有多條總線，并呈樹形結構，需要用到若干個RS485中繼器，如（圖二）
每當總線有1個分支時，都需要增加一個RS485中繼器
備注：RS485中繼器共有4路輸入，1路輸出，主要的作用是：延長通訊距離，放大通訊信號，還有就是“合并”通訊線路的作用，對各個串口端口進行有效隔離、電源隔離，使得總線電壓差的問題得到解決；
嚴格意義來說，RS-485總線使用何種拓?fù)浣Y(jié)構不會影響通信速率，但是星型拓?fù)浠蛘邩湫瓮負浣Y(jié)構如果在不增加485集線器或者485中繼器的情況下，很容易形成信號反射，導致通信失敗，從而使得主機需要不斷的重發，影響通信效率甚至不能正常通信。
另外，如果設備數量比較多，用總線制方式進行傳輸?shù)耐ㄓ嵥俣仁潜容^慢的，如果對通訊速度要求比較高，那就必須選擇支持TCP/IP協議，帶網口傳輸?shù)臍怏w檢測儀，詳細的解決方案請查閱：氣體檢測儀遠程通訊解決方案：TCP/IP網口傳輸
