方案三:RS485轉以太網—?dú)怏w檢測儀遠程通訊解決
發布時間：2020-06-17 09:02瀏覽次數：

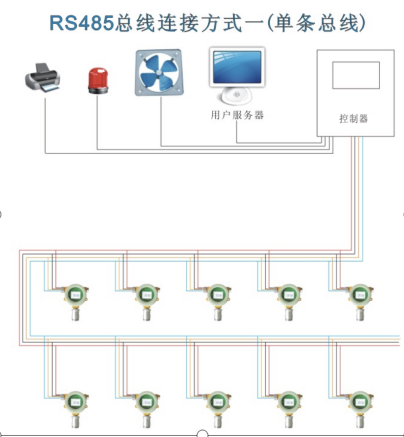

RS485設備采用總線制通訊方式，主要有2種接線方式，如圖所示：
備注：RS485中繼器共有4路輸入，1路輸出，主要的作用是：延長通訊距離，放大通訊信號，還有就是“合并”通訊線路的作用，對各個串口端口進行有效隔離、電源隔離，使得總線電壓差的問題得到解決；
嚴格意義來說，RS-485總線使用何種拓?fù)浣Y(jié)構不會影響通信速率，但是星型拓?fù)浠蛘邩湫瓮負浣Y(jié)構如果在不增加485集線器或者485中繼器的情況下，很容易形成信號反射，導致通信失敗，從而使得主機需要不斷的重發，影響通信效率甚至不能正常通信。
另外，如果設備數量比較多，用總線制方式進行傳輸?shù)耐ㄓ嵥俣仁潜容^慢的，如果對通訊速度要求比較高，那就必須選擇支持TCP/IP協議，帶網口傳輸?shù)臍怏w檢測儀，詳細的解決方案請查閱：氣體檢測儀遠程通訊解決方案：TCP/IP網口傳輸
另外，如果設備數量比較多，用總線制方式進行傳輸?shù)耐ㄓ嵥俣仁潜容^慢的，如果對通訊速度要求比較高，那就必須選擇支持TCP/IP協議，帶網口傳輸?shù)臍怏w檢測儀，詳細的解決方案請查閱：氣體檢測儀遠程通訊解決方案：TCP/IP網口傳輸
RS485設備采用總線制通訊方式，主要有2種接線方式，如圖所示：
備注：RS485中繼器共有4路輸入，1路輸出，主要的作用是：延長通訊距離，放大通訊信號，還有就是“合并”通訊線路的作用，對各個串口端口進行有效隔離、電源隔離，使得總線電壓差的問題得到解決；
嚴格意義來說，RS-485總線使用何種拓?fù)浣Y(jié)構不會影響通信速率，但是星型拓?fù)浠蛘邩湫瓮負浣Y(jié)構如果在不增加485集線器或者485中繼器的情況下，很容易形成信號反射，導致通信失敗，從而使得主機需要不斷的重發，影響通信效率甚至不能正常通信。
另外，如果設備數量比較多，用總線制方式進行傳輸?shù)耐ㄓ嵥俣仁潜容^慢的，如果對通訊速度要求比較高，那就必須選擇支持TCP/IP協議，帶網口傳輸?shù)臍怏w檢測儀，詳細的解決方案請查閱：氣體檢測儀遠程通訊解決方案：TCP/IP網口傳輸
